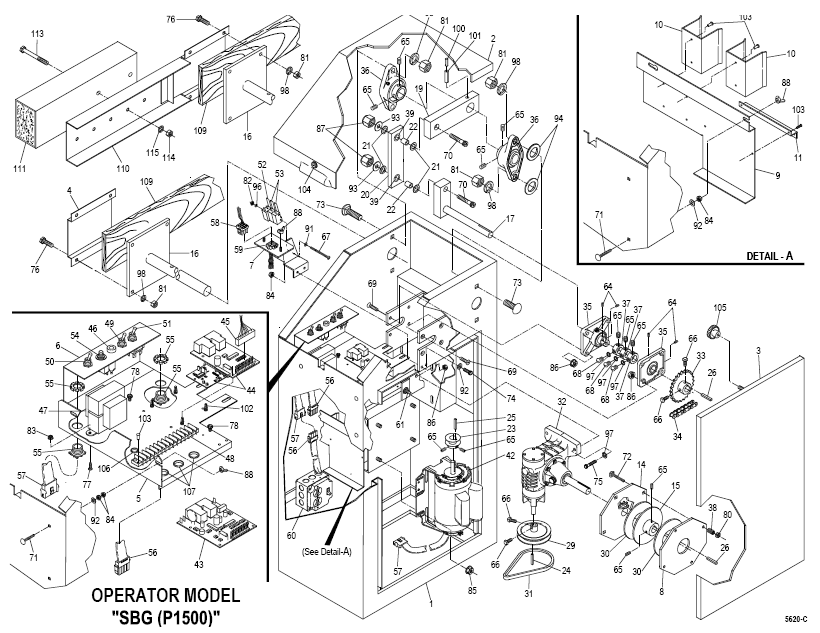

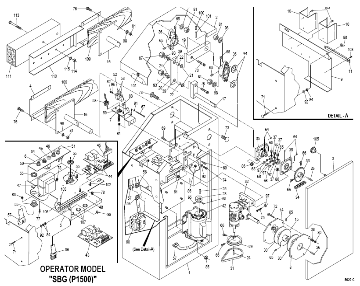

PowerMaster Arm Barrier Operator SBG - Scroll Down to View Exploded Parts View or Illustrated Parts Breakdown For Arm Barrier Operators Click Here for Replacement Parts Quote Form on all Inquiries |
Click on Image to Enlarge, after new window opens click on image again to enlarge more or you can download PDF File Power Master Repair Parts SBG |
Power Master Repair Parts for your Power Master Operator We Offer PowerMaster Factory Direct repair parts and New Products for Power Master Systems, Barrier Operators, Keypad Parts, Proximity and Multi-Tenant Access Control panels |
Item Part # Desscription for SBG Arm Barrier Operator 1 900 MAIN HOUSING WELDMENT 2 901 COVER 3 987 SIDE DOOR 4 902-1 ARM CAP 5 970 ELECTRICAL PLATE 6 971 SWITCH PANEL 7 973 LIMIT SWITCH MOUNTING BRACKET 8 1016 PRESSURE PLATE 9 969 ACCESSORY PLATE 10 3704 LOOP DETECTOR BRACKET 11 968 RADIO CONTROL BRACKET 14 1035 CLUSTER WELDMENT 15 1029 DRIVE PLATE WELDMENT 16 910 DRIVE SHAFT WELDMENT 17 9705 INTERMEDIATE SHAFT WELDMENT 19 905 UPPER CONTROL ARM 20 935 DRIVE LINK 21 936 BRASS WASHER (SPACER) 22 941 BEARING SPACER 23 AS2062 MOTOR PULLEY 24 SK316X1.250 3/16" SQUARE KEY 25 SK316X1.375 3/16" SQUARE KEY 26 SK14X1.250 1/4" SQUARE KEY 29 AS-5062 5" "A" DRIVE SHEAVE 30 1034CSW CLUTCH DISC 31 4L-220 V-VELT 32 V.E.-55 GEAR REDUCER 33 7313 I NTERMEDIATE SPROCKET 34 RC50X41 DRIVE ROLLER CHAIN 35 UCF20516 1" FOUR BOLT FLANGE BEARING 36 UCFL20720 1-1/4" TWO BOLT FLANGE BEARING 37 SC100-L LIMIT COLLAR 38 C.120 CLUTCH SPRING 39 PBO-751050 PLAIN BEARING 42 100802 MOTOR 43 BARCON1 CONTROL BOARD (AS REQ'D) 44 PRB3/ACT OR CONTROL BOARD/TIMER BOARD (AS REQ'D) 45 12P-HARN 12 PIN WIRING HARNESS 46 REY0022 2 AMP RESETTABLE FUSE 47 TU1-2440VA TRANSFORMER 48 TS-114 14 POSITION TERMINAL STRIP 49 CB201-73 TIMER TOGGLE SWITCH 50 2GK51-73 ON/OFF SWITCH 51 6GM5B-78 OPEN/CLOSE SWITCH 52 LS-DAT-#6 DOUBLE LIMIT SWITCH 53 LS-AT#2 SINGLE LIMIT SWITCH 54 MB-07 1Ø OVERLOAD RESET SWITCH 55 501-DC2 STRAIGHT CONNECTOR 56 4P-MCON 4 PIN MALE CONNECTOR |
Item Part # Desscription for SBG Arm Barrier Operator 57 4P-FCON 4 PIN FEMALE CONNECTOR 58 9P-MCON 9 PIN MALE CONNECTOR 59 9P-FCON 9 PIN FEMALE CONNECTOR 60 V353D 4" SQUARE 15A, 120V INCOMING POWER 61 IS#10 INTERLOCK SWITCH 64 1404SSC SOCKET SET SCREW 65 3105SSC SOCKET SET SCREW 66 SQ51618X.625 SQUARE HEAD SET SCREW 67 0640MSP PAN HEAD MACHINE SCREW 68 1406MSR ROUND HEAD MACHINE SCREW 69 3220CSFL FLAT SOCKET HEAD CAP BOLT 70 5032CSP SOCKET HEAD CAP BOLT 71 1424C CARRIAGE BOLT 72 3736C CARRIAGE BOLT 73 5024C CARRIAGE BOLT 74 1410BHT HEX HEAD TAP BOLT 75 3724CH2 HEX HEAD CAP BOLT 76 5024CH2 HEX HEAD CAP BOLT 77 0808MSW HEX WASHER HEAD MACHINE SCREW 78 1106MSW HEX WASHER HEAD MACHINE SCREW (GREEN) 80 37NJ HEX JAM NUT 81 50NF HEX NUT 82 06NR SERRATED HEX FLANGE NUT 83 08NR SERRATED HEX FLANGE NUT 84 14NR SERRATED HEX FLANGE NUT 85 31NR SERRATED HEX FLANGE NUT 86 37NR SERRATED HEX FLANGE NUT 87 50NS NYLON INSERT STOP NUT 88 14NWC WING NUT 91 06WSAE FLAT WASHER 92 14WSAE FLAT WASHER 93 50WSAE FLAT WASHER 94 75WSAE FLAT WASHER 96 06WS LOCK WASHER 97 37WS LOCK WASHER 98 50WS LOCK WASHER 100 R218X100 ROLL PIN 101 R375X200 ROLL PIN 102 PSO-14 PLASTIC STAND OFF 103 1624-0041 RIVET 104 3795-6T LOCK CYLINDER ASSEMBLY 105 HK-3816 PHENOLIC KNOB 106 G-50 1/2" GROMMET 107 G-87 7/8" GROMMET 109 912 ARM (LENGTH AS REQ'D) 110 811 WEIGHT CARRIER BRACKET 111 9707 SINGLE COUNTER WEIGHT 112 9708 DOUBLE COUNTER WEIGHT (NOT SHOWN) 113 5064-CH2 HEX CAP BOLT 114 50NF HEX NUT 115 50WS LOCK WASHER |
|
